BIM初體驗

為BIM正名
BIM即BuildingInformation Modeling的縮寫，中文譯為三維信息模型。BIM并不非是某一個軟件或程序，更非單純的建立立體模型。它是一個過程、 一種理念、一個全新的模式。
 要讓 BIM 為項目提供服務， 充分發揮 BIM 的價值， 可能要涉及十幾甚至幾十個軟件。 "BIM Authoring Software" 核心建模軟件是 BIM 的基礎 。BIM旨在將工程項目中不同的專業劃分為不同的區域，將每個區域通過不同三維技術構造出來，將所需要的數據與所呈現的直觀畫面連接起來，形成不同的專業信息模型，使得每一個專業既獨立又相互關聯。BIM 自身擁有集成數據庫，與工程相關的數據資料都儲存千此。不同的設計內容參數之間是相互關聯的，不同專業的信息通過共同的數據模型進行傳遞，可以保證數據的準確傳遞與共享。工程項目的生命周期包含決策、設計、施工、運營、管理等不同階段，不同的部門人員共享BIM集成動態數據庫，搜集信息完成各自的任務。同時，不同專業的人員創建的信息數據及模型共同反饋到BIM集成數據庫中，項目參與人員共同服務千同一個模型庫系統，以達到協同工作的目的。

BIM時代
2019年被稱為5G時代元年，超高速互聯時代到來，物聯網快速發展，人與人、人與物、物與物之間的信息交互方式升級換代。反觀工程行業的 “ 四方 ” （建設方、監理方、設計方、施工方）模式雖然各司其職但經常出現的信息斷裂情況，造成了工程中重復消耗以及施工進度延誤等問題。 舉個例子，作為設計方，在設計某道路工程中，道路專業因各種因素對中線或路幅進行修改，牽扯到給排水設計、路燈設計、標志標線設計等其他設計部分更改，在相互溝通交流中出現詞不達意，理解錯誤等問題。工作量集合倍數增長，牽一發而動全身。因此信息交互問題成了影響設計效率的主要因素之一， 整個設計進程中有近三分之一的時間要花費在這上面。且這僅是設計方一方單位出現的問題，當四方主體相互牽扯，信息攪揉在一起，不同領域人員主要通過靜態平面圖紙、文字、口頭進行溝通，對于規模較大、成本較高的的項目，或許可以做些演示動畫或效果圖用以表達，但這些都屬千靜態溝通。對于簡單問題， 靜態溝通可以基本滿足需求， 但是對于更加深入的問題則無法細化、深化。而動態的信息交互模式可以通過構建三維模型或對三維模型加入時間軸，更好的進行模擬漫游來解決諸多問題，對一方的更改可以第一時間反饋給其他方，且直觀的展示出變更的詳盡內容并且同時能夠達到降低施工成本、縮短工期和預判可能出現的問題效果。 計算機技術對工程項目的整體和各個部分進行三維模擬并集成其中各種有關的信息正成為一種趨勢 和潮流， 正是由千三維模擬技術的優勢所在，BIM技術正在被大力推動和應用。

市政管線工程現狀
市政各類管線位千地下，不能通過直觀的觀測調整各個專業管道之間的位置，而且不同管道是由不同的部門甚至不同的單位的設計， 布線的順序與功能千差萬別。 就其中某一類管道來說，不僅要考慮地面設施，而且要與其他管線很好的共存， 這就使得對碰撞位置的正確分析尤為重要。隨著國家經濟的持續高速發展，各地建設新城的浪潮此起彼伏，舊城區的改造也不斷進行著，與此同時，國家也在大力發展新農村。 現如今，農村污廢水的任意排放是導致環境＂臟、亂、 差”的主要因素之一，污廢水橫流不僅影響居住周邊環境，也是蠅蟲滋生的溫床。為此， 新沂市展開統籌治理村莊污水改造工程，我院有幸作為設計方參與其中。

BIM初體驗

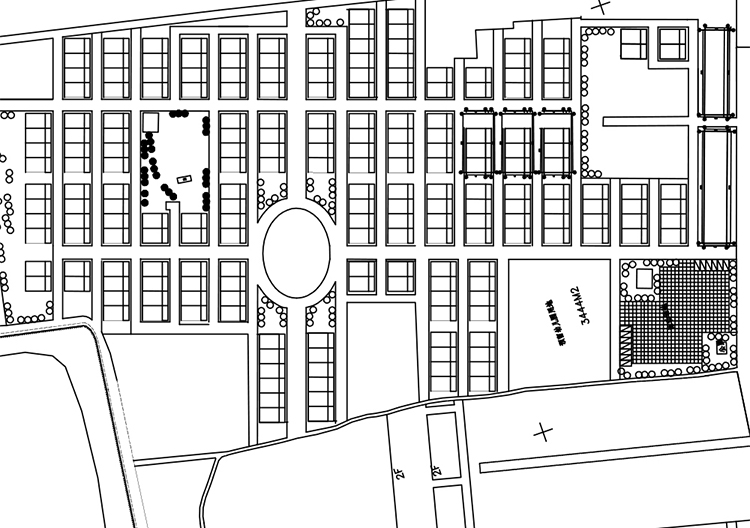

新沂市屬徐州下轄市，地處蘇魯兩省交界處，是江蘇省的正“北大門”，沿東隴海線產業帶的中心節點城市。新沂市是徐州都市圈的重要節點城市，北鄰環渤海經濟圈，南接長三角經濟圈、長江經濟帶，東鄰沿海經濟帶，西通亞歐大陸橋經濟帶，具有“呼南應北，承東啟西”的戰略地位。
長期以來，農村生活污水的治理沒有受到應有的重視，無序排放的農村生活污水成為污染村鎮水體的重要原因之一。大多農村幾乎沒有完善的排水管網，且缺乏配套的污水治理設施，給生活污水的收集和集中治理帶來難度。一些已建污水治理設施未盡其用。由于農村人口居住分散，排放的污水大部分未經治理就直接排入附近河道，或滲入地下。
在完成設計工作之余，嘗試將本工程引用BIM模式，優勢如下
決策階段：總體評估可行性方案、計算收益戶數、輻射村鎮面積。

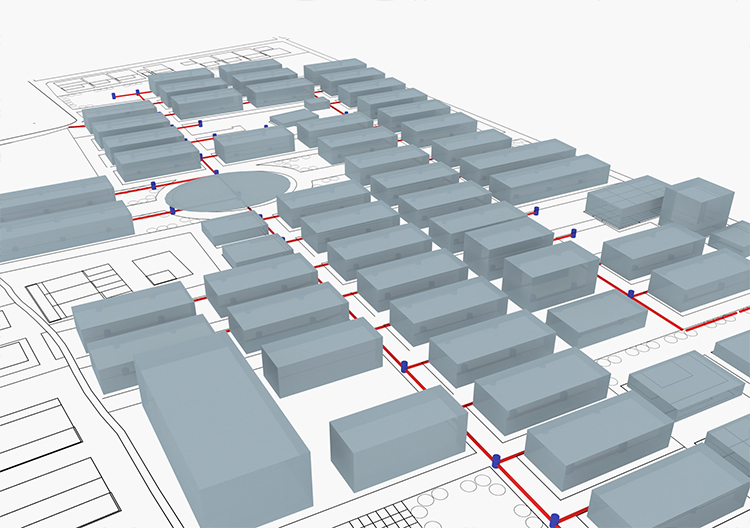

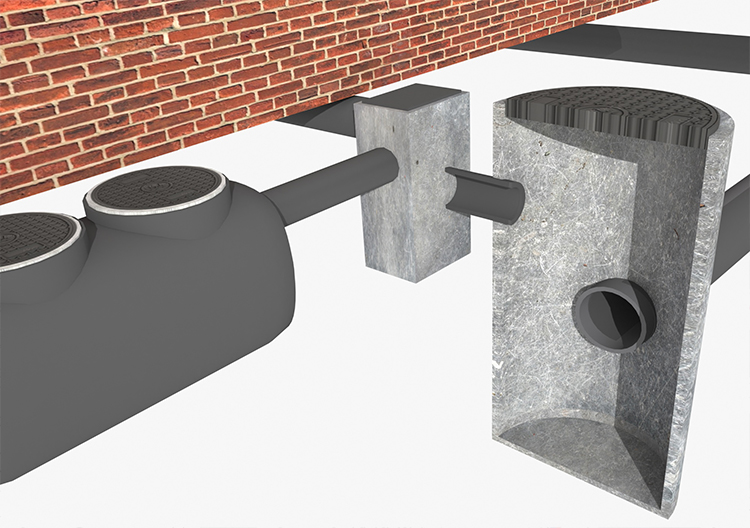

設計階段：鄉村多以平房為主且每家每戶造型各異，出水點、排水方式各異，普通平面設計很難做到因戶制宜，代入BIM系統后，根據每戶房屋模型定制適宜的接管方式，目標明確，方式明朗。
施工階段：因設計的完善，不再出現“視現場情況而定”的矛盾。對管材等其他輔料的選擇與采購更加明確有效，從而降低成本，縮減工期。
運營階段：收水、處理、排放、收益等數據實時更新，動態運營。
管理階段：對工程的變更、材料、進度、效果、收益等情況統籌管理，信息由發送人-傳達人-傳達人-傳達人-接收人模式改為發送人-共享人（含接收人）模式?？s短信息交互的路徑與延遲，確保信息的有效性和準確性。
目前BIM技術尚未普遍在市場上推廣，但其不可的替代的功能和效率注定是未來的趨勢。我國在此領域起步較晚，且沒有相關的政策輔助或強制。但科技是第一生產力，選擇進步的人才能贏戰未來。

點石-王偉男
